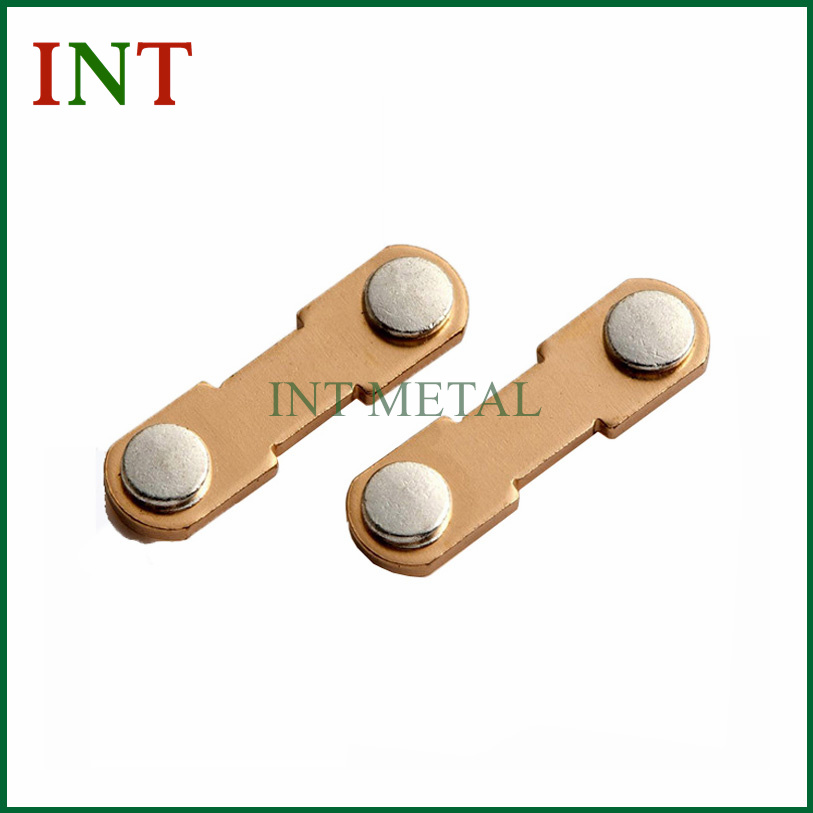

Flytning af kontaktnitterer præcisions elektriske kontaktkomponenter designet til at hjælpe med at styre og skifte elektrisk strøm i enheder såsom kontaktorer, afbrydere, startere, temperaturregulatorer, kontakter og relæer. Med mere end 12 års produktionserfaring,INTudvikler tilpassede bevægelige kontaktnitter ved hjælp af sølvbaserede kontaktmaterialer og kobber eller kobber-nikkel basismaterialer til krævende OEM og ODM applikationer.
Bevægelige kontaktnitter er specialiserede elektriske kontaktkomponenter installeret på bevægelige ledende dele af skiftemekanismer. Under drift nærmer den bevægelige kontakt sig eller adskilles fra en stationær kontakt for at etablere eller afbryde et elektrisk kredsløb.
This movement makes the contact surface particularly important. Every switching cycle can generate electrical arcing, mechanical impact, friction, and heat. En korrekt konstrueret kontaktnitte skal derfor give en stabil elektrisk grænseflade, samtidig med at den mekaniske integritet bibeholdes under gentagen drift.
I praktiske applikationer kan bevægelige kontaktnitter direkte eller indirekte styre elektrisk strøm gennem omskiftningsmekanismer. De er især relevante for små- og mellemstrøms elektrisk udstyr, hvor pålidelig kobling og kompakte komponentdimensioner er påkrævet.
Materialevalg er en af de vigtigste faktorer, når man designer bevægelige kontaktnitter. Kontaktfladen skal balancere elektrisk ledningsevne, modstand mod elektrisk slid, modstand mod svejsning, termisk adfærd og kompatibilitet med driftsmiljøet.
Ifølge den tilgængelige INT-produktinformation omfatter almindeligt anvendte kontaktfladematerialer Ag, AgNi, AgCdO, AgSnO2, AgSnO2I2O3og AgZnO. Kobber og kobber-nikkel bruges som almindelige basismaterialer.
| Materialekategori | Typisk materiale | Primær overvejelse |
|---|---|---|
| Sølv | Ag | Elektrisk ledningsevne og kontaktydelse |
| Sølv nikkel | AgNi | Elektrisk og termisk ydeevne med god lysbuemodstand |
| Sølv cadmiumoxid | AgCdO | Modstandsdygtighed over for elektrisk slitage og smeltesvejsning |
| Sølv Tinoxid | AgSnO2 | Velegnet til krævende omskiftningsapplikationer |
| Grundmateriale | Cu / CuNi | Mekanisk støtte og ledende forbindelse |
Det korrekte materiale skal vælges i henhold til strømniveau, koblingsfrekvens, spænding, belastningskarakteristika, termiske forhold, mekaniske krav og den forventede levetid for den endelige elektriske enhed.
Den kompakte struktur af bevægelige kontaktnitter gør dem velegnede til en lang række elektriske koblingskomponenter. De er hovedsageligt forbundet med små- og mellemstrømsapplikationer.
For engineers and procurement teams, the application should always be considered together with electrical load and mechanical movement. En kontaktnitte, der fungerer godt i én koblingsenhed, er muligvis ikke egnet til et andet design uden at justere materialet eller dimensionerne.
Dimensionsnøjagtighed er kritisk, fordi nitten skal passe korrekt til den bevægelige kontaktsamling. INT leverer tilpassede dimensioner med repræsentative specifikationer, der dækker hoveddiametre fra ca. 2,5 mm til 8 mm.
| Parameter | Repræsentativt udvalg | Typisk tolerance |
|---|---|---|
| Hoveddiameter | 2,5-8 mm | ±0,10 mm |
| Hovedtykkelse | Ca. 0,6–2,0 mm | ±0,05 mm |
| Kontakt Lagtykkelse | Ca. 0,3-0,7 mm | ±0,05 mm |
| Skaftdiameter | Ca. 1,2-4 mm | ±0,05 mm |
| Skaftlængde | Ca. 1-4 mm | ±0,15 mm |
Disse værdier bør behandles som repræsentative snarere end universelle designgrænser. Til produktionsprojekter skal købere levere tegninger, prøver, tekniske dokumenter, elektriske krav og monteringsbetingelser, så leverandøren kan bekræfte den relevante specifikation.
Fremstilling af elektriske kontaktnitter kræver kontrolleret formning, materialevalg, dimensionsstyring og inspektion. Fordi komponenten er lille, kan selv mindre dimensionelle afvigelser påvirke samlingsjustering og kontaktydelse.
En professionel produktionsarbejdsgang fokuserer generelt på følgende områder:
For højvolumen produktion af elektriske komponenter er ensartet produktion lige så vigtig som den nominelle specifikation. Stabile dimensioner og gentagelig materialeydelse hjælper med at reducere samlingsvariation og understøtter forudsigelig produktkvalitet.
Valg af en passende bevægelig kontaktnitte bør begynde med de faktiske driftsforhold i stedet for blot at vælge en standardstørrelse. Indkøbsteams kan bruge følgende tjekliste:
At arbejde med en producent, der er i stand til OEM- og ODM-produktion, kan forenkle denne proces. INT oplyser, at de kan fremstille dele efter kundetegninger eller tekniske dokumenter og kan anbefale egnede materialer i henhold til applikationskrav.
Når man køber bevægelige kontaktnitter fra en kinesisk producent eller leverandør af elektriske kontaktpersoner, bør købere se ud over enhedsprisen. Langsigtet pålidelighed afhænger af teknisk support, materialekonsistens, dimensionskontrol, dokumentation, emballering og leveringsevne.
INT rapporterer mere end 12 års erfaring med fremstilling af kontaktnitter og ISO9001-certificering. Dens produktinformation angiver også support til OEM- og ODM-projekter, tilpassede dimensioner, prøveanmodninger og leveringsmuligheder med fly, ekspres eller sø.
For international procurement, packaging is also important because moving contact rivets are small precision components. INT beskriver emballagemængder på ca. 500-5.000 styk i små plast- eller vakuumplastposer, efterfulgt af individuelle kartoner og ydre emballage af hård pap.
For købere, der sammenligner producenter, bør en pålidelig leverandør være i stand til at levere:
De bruges hovedsageligt i elektrisk koblingsudstyr såsom kontaktorer, afbrydere, startere, temperaturregulatorer, kontakter og relæer, især i små- og mellemstrømsapplikationer.
Almindelige kontaktfladematerialer omfatter Ag, AgNi, AgCdO, AgSnO2, AgSnO2I2O3og AgZnO. Almindelige basismaterialer omfatter kobber og kobber-nikkel. Det bedste valg afhænger af applikationens elektriske og mekaniske krav.
Ja. Dimensioner kan tilpasses i henhold til kundetegninger, prøver eller tekniske dokumenter. Tilpasning kan dække vigtige dimensioner såsom hoveddiameter, hovedtykkelse, kontaktlagstykkelse, skaftdiameter og skaftlængde.
I henhold til INT's produktinformation kan der leveres prøver. Lagerprøver kan være gratis, mens prøver, der kræver fremstilling, kan medføre produktionsomkostninger.
INT angiver en leveringstid for elektrisk kontakt på cirka 15-25 dage, afhængigt af råvareforholdene. Den faktiske leveringstid skal bekræftes for hvert projekt baseret på materialetilgængelighed, ordremængde, tilpasning og produktionskrav.
Høj kvalitetFlytning af kontaktnitterplay an important role in achieving stable electrical switching, mechanical reliability, and long-term component performance. Valg af det rigtige kontaktmateriale, basismateriale, dimensioner, tolerancer og produktionspartner kan reducere design- og produktionsrisici markant. Med skræddersyet fremstilling, OEM/ODM-support, materialevalgsassistance og erfaring med produktion af elektriske kontakter giver INT en mulighed for virksomheder, der indkøber præcisionskontaktkomponenter til industrielle elektriske applikationer. If you are developing a new switching device or looking for a reliable China supplier for customized moving contact rivets,kontakt osfor at diskutere dine tegninger, specifikationer, prøvekrav og produktionsbehov.
